Kylförvaringsdörrar: praktiska lösningar för temperaturkontrollerade miljöer

Kyldörrar är kritiska komponenter i kylkedjeanläggningar och fungerar som den primära barriären som upprätthåller temperaturintegriteten, skyddar lagrade varor och säkerställer drifteffektivitet. De är mycket mer än vanliga dörrar – de är högpresterande kapslingar som integrerar isolering, lufttät tätning, säkerhetsmekanismer och ofta automatisering. Den här artikeln ger en praktisk guide för att förstå huvudtyperna av kylförvaringsdörrar, nyckelvalskriterier och väsentliga underhållsmetoder.

Huvudtyper av kylrumsdörrar

Kyldörrar klassificeras främst efter deras öppningsmekanism och tillämpningsscenarier. Varje typ har sina egna styrkor och idealiska användningsfall.

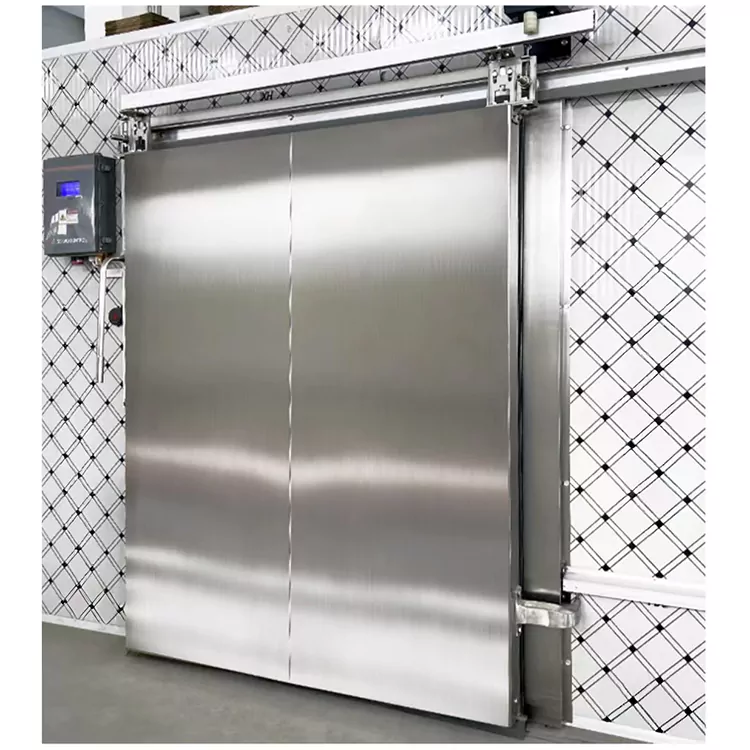

1. Skjutdörrar (horisontell skjutdörr)

Skjutdörrar är arbetshästen i medelstora till stora kylrum och lastutrymmen med hög trafik. Dörrpanelerna glider horisontellt längs överliggande spår, kräver inget svängutrymme och minskar avsevärt risken för stötskador från gaffeltruckar eller palllyftar.

• Drive-alternativ: Tillgängligt i manuella eller elektriska versioner.

• Hastighet: Enligt tekniska standarder bör öppnings-/stängningshastigheten i allmänhet inte överstiga 0,50 m/s av säkerhetsskäl och mekanisk livslängd.

• Bäst för: Lagergångar, logistikkorridorer och alla områden med frekvent gaffeltrucktrafik.

2. Gångjärnsförsedda slagdörrar

Dessa är det enklaste och mest ekonomiska alternativet, som fungerar på konventionella gångjärn.

• Fördelar: Enkel konstruktion, utmärkt tätningsförmåga (när rätt justerad), låg initial kostnad.

• Nackdelar: Kräver svängfrigång både i och utanför rummet; inte lämplig för trafikerade gaffeltruckbanor; kan orsaka kollisionsskador i trånga utrymmen.

• Bäst för: Små dörröppningar, personalgångar och områden med låg trafik där utrymmet inte är ett hinder.

3. Snabbrullningsdörrar

Dessa dörrar har snabba öppnings- och stängningshastigheter på 1 till 2 m/s, vilket minimerar förlust av kall luft och infiltration av varm luft vid frekvent passage.

• Nyckelfunktioner: Utrustad med klämskyddssensorer och automatisk återställningsfunktion för säkerhet.

• Bäst för: Högtrafikerade logistikkorsningar där både temperaturhållning och hastighet är kritiska.

4. Vertikala lyft- och vikdörrar

Dessa används där sidoavståndet är begränsat. Dörrpanelen lyfts vertikalt eller fälls upp för att öppnas.

• Krav: Tillräckligt utrymme ovanför för spår och dörrförvaring är viktigt.

• Bäst för: Utrymmen med smala sidoväggar men tillräcklig takhöjd.

Konstruktion och material: Kärnan i isolering och tätning

Prestandan hos en kyldörr beror i grunden på dess material och konstruktion.

Dörrpanelens isoleringskärna

Kärnan är vanligtvis gjord av styvt polyuretan (PU) eller PIR-skum, injicerat under högt tryck i panelens hålrum. Skumdensiteten bör nå 40–45 kg/m³ för att ge optimal värmebeständighet.

Paneltjockleken varierar beroende på temperaturapplikation:

Panelbeklädnader

De yttre skalen är vanligtvis konstruerade av 0,8 mm tjockt 304 rostfritt stål eller förbelagt galvaniserat stål. Rostfritt stål erbjuder överlägsen korrosionsbeständighet och enkel rengöring, vilket gör det till det föredragna valet för livsmedelsindustrin, läkemedelsindustrin och hygienkänsliga industrier.

Tätningssystem

Lufttäta tätningar är avgörande för att förhindra termiskt läckage. Packningar runt dörrkarmen är gjorda av TPE (termoplastisk elastomer) eller silikongummi, klassad för temperaturer från -75°C till 75°C. Dessa material förblir flexibla vid låga temperaturer, vilket säkerställer en tät förslutning.

Antifrost värmesystem

För frystillämpningar måste elektriska värmeledningar vara inbäddade i dörrkarmen och tröskeln för att förhindra att dörren fryser igen.

• Temperaturgräns: Yttemperaturen för värmetråden bör inte överstiga 70°C.

• Redundans: En reservvärmekrets rekommenderas starkt för att förhindra immobilisering av dörren i händelse av fel på primärvärmaren.

• Installationsdjup: Tröskelvärmetrådar bör bäddas in på ett djup av cirka 60 mm under ytan för effektiv värmefördelning.

Hur man väljer rätt kylrumsdörr

Att välja rätt dörr kräver en balansering av flera operativa och ekonomiska faktorer.

Steg 1: Definiera dina operativa krav

Trafikfrekvens: Högfrekvent gaffeltrucktrafik kräver skjutdörrar eller höghastighetsupprullningsdörrar; lågfrekvent personaltillgång passar svängdörrar med gångjärn.
Dörröppningsstorlek: Större öppningar gynnar i allmänhet glidande eller vertikala lyftkonstruktioner.
Belastningstyp: Fundera på om gods pallas, handburs eller transporteras av automatiserade system.

Steg 2: Utvärdera temperaturförhållanden

Frysapplikationer (-18°C och lägre): Obligatorisk elektrisk uppvärmning på ram-, tröskel- och visionpaneler; isoleringstjocklek på minst 120 mm.
Chillerapplikationer (0°C till 5°C): Tunnare paneler (~90 mm) kan räcka; uppvärmning krävs vanligtvis inte.
Ultralåga/blastfrysar: Rådgör med tillverkare för skräddarsydda lösningar med förbättrad isolering och uppvärmning.

Steg 3: Prioritera säkerhets- och nödåtgärder

• Intern nödöppning: Alla låsbara kylförvaringsdörrar måste vara utrustade med en invändig nödöppningsmekanism för att förhindra att personal fastnar där inne. Den här enheten bör ha fluorescerande skyltar och utsättas för en praktisk nödövning minst en gång per år.

• Antikläm-/säkerhetssensorer: Motordrivna dörrar måste ha infraröda närvarodetektorer, säkerhetsljusridåer eller pneumatiska säkerhetskanter som utlöser ett omedelbart stopp eller omvänd rörelse vid möte med ett hinder.

Steg 4: Tänk på total ägandekostnad (TCO)

Medan höghastighetsupprullningsdörrar eller automatiserade skjutdörrar har högre initialkostnader, kan de ge betydande långsiktiga besparingar i applikationer med hög trafik genom att:

Minska kall luftförlust och energiförbrukning.
Minimera underhållsfrekvensen.
Minska produktkvalitetsrisker från temperaturfluktuationer.

Omvänt kan manuella slagdörrar vara mer kostnadseffektiva för anslutningsrum med låg trafik.

Rutinunderhåll och skötsel

Regelbundet förebyggande underhåll är viktigt för att säkerställa tillförlitlig prestanda och förlänga livslängden. Ett strukturerat underhållsschema rekommenderas.

Dagliga kontroller (före/efter varje användning)

Inspektera packningar för sprickor, frostuppbyggnad eller fysisk skada. Ta bort eventuell isansamling från tätningsområdet.
Rengör spår, rullar och trösklar från skräp, is och främmande föremål för att säkerställa smidig drift.
Bekräfta visuellt att värmeelementen fungerar (ingen överdriven isbildning på ramen eller tröskeln).

Periodiskt underhåll (veckovis till kvartalsvis)

Smörjning: Applicera lämpligt fett av livsmedelskvalitet eller lågtemperatur på gångjärn, band, rullar och drivkedjor för att minska slitaget.
Säkerhetssystemtestning: Verifiera driften av fotoelektriska sensorer, klämskydd och nödfrigöringsmekanismer.
Hårdvaruinspektion: Kontrollera och dra åt alla bultar, fästen och fästelement som kan lossna på grund av vibrationer vid upprepad drift.
Värmareverifiering: Mät strömförbrukning eller temperatur för att säkerställa att värmekablar fungerar enligt specifikationen.

Vanlig felsökning

Slutsats

Att välja rätt kyldörr är en fråga om att hitta den optimala balansen mellan termisk prestanda, mekanisk hållbarhet, säkerhetsåtgärder och driftfrekvens. En dörr som matchar de specifika kraven på din anläggning kommer inte bara att minska energisvinnet och bevara produktkvaliteten utan också bidra till en säkrare och mer produktiv arbetsmiljö.

Nyckelalternativ för framgångsrikt urval och underhåll:

1. Matcha dörrtypen till trafikfrekvens och tillgängligt utrymme.

2. Ange lämplig isoleringstjocklek och värmesystem baserat på den lägsta driftstemperaturen.

3. Kompromissa aldrig med säkerheten – interna nödöppningar och klämskydd är inte förhandlingsbara.

4. Implementera ett rutinunderhållsschema – en liten investering i underhåll förhindrar kostsamma fel.
